Aplikace

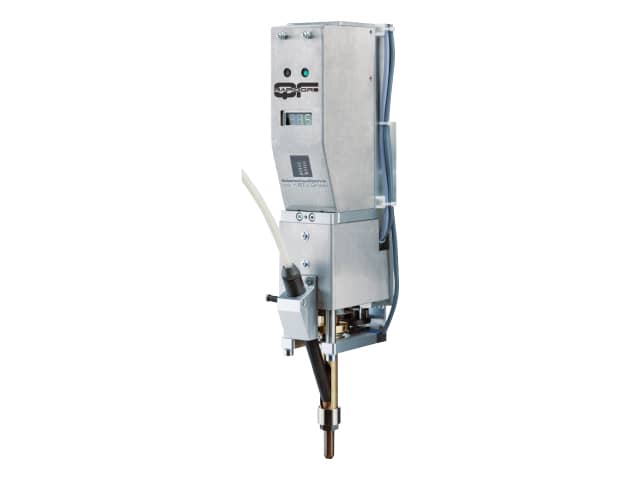

Automatická navařovací hlava RAPIDOR QF je navržena pro poloautomatické i plně automatické navařování různých typů svorníků metodou hrotového i zdvihového zážehu (v režimu krátkého času). Hlava je vybavena systémem pro plně automatické nastavování délek svorníků, a to v rozsahu 6–30 mm. Při zachování stejného průměru je tak možné pružně měnit délku svorníku bez nutnosti přenastavování hlavy.
Vlastnosti
- Eliminace chybovosti svařování
- Zvýšení produktivity a efektivity práce
- Digitální kontrola všech normovaných délek svorníků
- Kontrola délky kontaktního hrotu
- Jednoduché nastavení tolerancí délek svorníků před i po sváření v krocích po 0,1 mm
- Spolehlivá signalizace chybných svarů formou zobrazení textu na řídicí jednotce a následné zastavení stroje
Technické parametry
| Svorníky | Závity a kolíky Ø 3–12 mm v délkách 6–30 mm (delší svorníky na dotaz) |
| Materiál | Ocel, nerez, hliník, mosaz |
| Tlakový vzduch | 5–7 bar, bezolejový |
| Svařovací frekvence | Závislé na metodě, průměru a proudu (výkon zařízení), podávání svorníků až cca 30 ks / min |
| Nastavení délky frekvence | Semiautomatické a plně automatické řízení |
| Automatický držák svorníku / vodicí pouzdro | Zaručeně rychlé převedení na jiný průměr svorníku použitím spolehlivých dílů, nejsou třeba speciální součásti |
| Nastavení zdvihu a vnoření | Od 0 do 8 mm stupňovitě po 0,25 mm, digitální ukazatel |
| Rozměry (Š x V x H) (mm) | 65 × 440 × 90 (bez pracovního zdvihu a přívodní hadice) |
| Hmotnost (kg) |
3,8 |
Výhody
- Rychlé nastavení pomocí digitálního ukazatele zdvihu a vnoření
- Vysoká přesnost pozice, maximálně přesné vedení svorníku do držáku
- Bez nutnosti provádění korekcí na ose Z, svorníky mají konstantní přesah
- Předvolba různých délek svorníků v příslušném programu řízení zařízení
- Rychlé přepnutí nastavení hlavy dle požadované délky svorníku
- Možnost ručního nastavení v případě poloautomatického provozu
- Vhodné i pro náročný každodenní provoz v CNC svařovacích zařízeních
